Hogyan csökkentheti a pneumatikus szállítórendszer a port, az állásidőt és az anyagveszteséget?

Absztrakt

A porok, pelletek és granulátumok mozgatása egyszerűen hangzik mindaddig, amíg nem kell megküzdenie a porfelhőkkel, az eltömődött csúszdákkal, a szegregációval, a törött termékkel és a kezelőkkel, akik egész nap vigyáznak az átrakóhelyekre. Egy jól megtervezettPneumatikus szállítórendszerszabályozott légáramlással mozgatja az ömlesztett anyagokat zárt csővezetékeken keresztül, segítve a növényeket tisztábbak, biztonságosabbak és következetesebbek maradni, miközben csökkenti a kézi kezelést.

Ez az útmutató lebontja azokat a döntéseket, amelyek ténylegesen számítanak a teljesítmény és a működési költségek szempontjából, a vákuumtól a nyomástól a híg/sűrű fázisig, a szűrésig, a légzsilip kiválasztásáig és a csővezetékek útvonaláig. Tartalmaz egy praktikus ellenőrzőlistát, egy összehasonlító táblázatot és egy GYIK-ot is, így a „szükségünk van valamire, ami működik” helyett áttérhet egy világos, alacsony kockázatú specifikációra. A példák és ajánlások tükrözik az általános ipari feltételeket és az általa használt mérnöki megközelítéstShandong Yinchi Environmental Protection Equipment Co., Ltd.

Tartalomjegyzék

• Vázlat
• Milyen problémákat old meg a pneumatikus szállítás?
• Hogyan működik a pneumatikus szállítórendszer
• Vákuumos szállítás vs nyomásos szállítás
• Híg fázis vs sűrű fázis
• A megbízhatóságot meghatározó kulcselemek
• Tervezési ellenőrzőlista vásárlás előtt
• Energia és működési költség emelők
• Porkezelési és biztonsági szempontok
• Üzembe helyezési és karbantartási terv
• Valós használati esetek
• GYIK
• Következtetések és a következő lépések

Vázlat

• Határozza meg a legnagyobb fájdalompontjait és azt, hogy hogyan néz ki a „siker” a padlón
• Ismerje meg a levegőáramlás és a szilárd anyagok alapjait, hogy az ajánlatok összehasonlíthatók legyenek
• Válassza ki a megfelelő szállítási módot a távolsághoz, az elrendezéshez és a felvételi pontokhoz
• Válasszon híg vagy sűrű fázist a termék törékenysége és kapacitása alapján
• Zárjon be megbízható alkatrészeket, amelyek megfelelnek az anyag viselkedésének
• Használjon ellenőrző listát a kockázat csökkentése érdekében a gyártás és a telepítés előtt
• Tervezze meg a pormentességet, a biztonságos működést és a karbantarthatóságot az első naptól kezdve

Milyen problémákat old meg a pneumatikus szállítás?

Ha fontolóra veszi aPneumatikus szállítórendszer, valószínűleg nem szórakozásból csinálod. Azért teszi ezt, mert a jelenlegi átviteli módja időbe, termékbe és türelmébe kerül.

• Por az átadási pontokonamely bevonja a berendezéseket, kiváltja a háztartási riasztásokat, és kényelmetlen munkakörülményeket teremt
• Anyagi veszteség és szennyeződésnyitott szállítószalagoktól, szivárgásoktól vagy gyakori tisztítástól
• Áthidalás és eltömődéscsúszdákban, garatokban és csavaros adagolókban az inkonzisztens áramlás miatt
• Inkonzisztens kötegelésszegregáció, kiömlés vagy instabil adagolási sebesség okozza
• Magas munkaerő-függőségahol a kezelőknek be kell avatkozniuk az anyag mozgásának megőrzése érdekében
• A termék sérülésemint például a pellet törése, a por kopása vagy a túlzott finomszemcsék képződése
• Elrendezési korlátokamikor építmények körül, padlón vagy silókon kell haladnia

A zárt csővezetékes szállítás segít, mert csökkenti a szabaddá tett átviteli pontokat, és szabályozott levegővel és nyomással mozgatja az anyagot. Ez azt jelenti, hogy kevesebb hely jut el a pornak, kevesebb hely, ahol kifolyhat, és kevesebb a „rejtélyes állásidő” elrejtésére szolgáló hely.

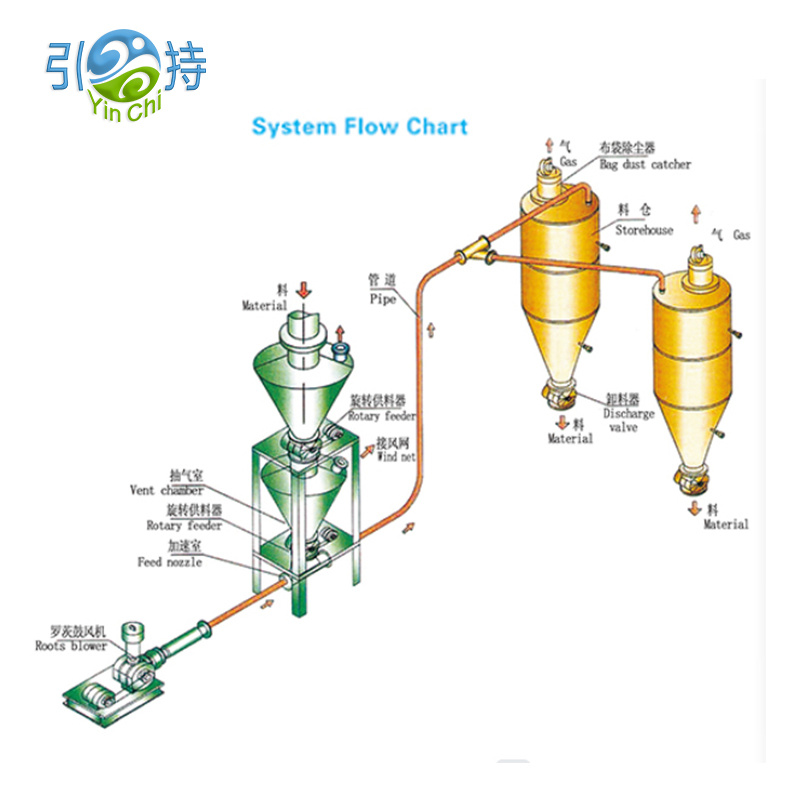

Hogyan működik a pneumatikus szállítórendszer

Magas szinten aPneumatikus szállítórendszerömlesztett szilárd anyagokat szállít egy csövön keresztül nyomáskülönbség és légáramlás segítségével. Az anyag egy felvételi ponton jut be a szállítóvezetékbe, egy fogadóedénybe jut, és a levegőt szűréssel választják el a szilárd anyagoktól.

Mi történik a cső belsejében

• A légáramlás adja a hajtóerőt
• A szilárd anyagokat a szállítási módtól függően magával ragadják vagy tolják
• A sebességnek elég nagynak kell lennie ahhoz, hogy megakadályozza az ülepedést, de nem olyan nagynak, hogy tönkreteszi a terméket vagy energiát pazaroljon
• A kanyarok, a hosszú futások és a magasságváltozások növelik az ellenállást és befolyásolják a stabilitást

Amit minden dizájntól meg kell követelni

• Stabil szállítás a vevő hullámzása, dugulása vagy „böfögése” nélkül
• Előre látható előtolási sebesség műszakonként, évszakonként és anyagtétel-változtatásonként
• Pormentes működés valós gyártási körülményekre méretezett szűréssel
• Ésszerű karbantartási hozzáférés a kopási pontokhoz és szűrőkhöz

Vákuumos szállítás vs nyomásos szállítás

Az egyik első választás az, hogy a szállítószalag húzza-e az anyagot (vákuum) vagy nyomja az anyagot (nyomás). Mindkettő jól működik, de különböző növényi problémákat old meg.

Gyakorlati alapszabály, hogy kezdje az elrendezéssel. Ha több pontról kell gyűjteni és egy helyre szállítani, a vákuummegoldások gyakran leegyszerűsítik a hálózatot. Ha az anyagot egy távoli silóba vagy több tartályba kell szállítani, a nyomásos szállítás jobban megfelelhet.

Híg fázis vs sűrű fázis

Ez az, ahol sok projekt sikeres vagy kudarc. UgyanazPneumatikus szállítórendszergyönyörűen tud viselkedni egyik anyaggal, és rettenetesen a másikkal, ha rossz a fázisválasztás.

Hígított fázis

• Az anyagot viszonylag nagy sebességű légáramban szállítják
• Gyakran egyszerűbb az irányítás, és a porok és pelletek széles skáláját képes kezelni
• Kockázat: a nagyobb sebesség növelheti a kopást, a zajt és a termék kopását

Sűrű fázis

• Az anyag kisebb sebességgel mozog, sokkal „csomósabb” vagy „dugósabb” módon
• Gyakran előnyben részesítik sérülékeny termékekhez, csiszolóporokhoz vagy a lebomlási tényezők minimalizálásához
• Kockázat: gondosabb adagolást, nyomásszabályozást és anyagspecifikus hangolást igényelhet

Ha az üzem olyan problémákkal küzd, mint a pellet törése, túl sok finomszemcsés anyag vagy látható erózió a kanyarokban, akkor a sűrű fázis (vagy egy alacsonyabb sebességű stratégia) komoly jelöltté válik. Ha a legfontosabb probléma egyszerűen a megbízható szállítás és az egyszerű szabályozás, akkor a híg fázis lehet a leggyorsabb út a stabilitáshoz.

A megbízhatóságot meghatározó kulcselemek

Az árajánlatok papíron hasonlónak tűnhetnek, de az alkatrészválasztás megmutatja, hogy a szállító megérti-e az anyagot. Itt vannak azok a részek, amelyek leggyakrabban határozzák meg a napi teljesítményt.

• Etetőeszközpéldául forgó légzsilip szelep, Venturi vagy nyomástartó edény betáplálása, amely a szivárgás szabályozására és a stabil szilárdanyag-arányra van kiválasztva
• Levegőforrásmint például a ventilátor, a ventilátor vagy a kompresszor, a kívánt nyomásra és áramlásra méretezett, szűrőterhelési tartalékkal
• Szállító vonalbeleértve a csőátmérőt, íveket és kopószakaszokat, amelyek célja a nyomásesés korlátozása és az ülepedés megakadályozása
• Vevő és szűrésbeleértve a szűrőterületet, a tisztítási módszert és a porelvezetést, folyamatos működésre tervezve, fulladás nélkül
• Kezelőszervek és műszerekideértve a nyomásérzékelőket, a szűrők közötti nyomáskülönbséget és a reteszeléseket, amelyek megakadályozzák az elszabadult eltömődéseket

Sok gyár számára a légzsilip szelep csendes zavarkeltő. A túl sok szivárgás instabil szállítást, rossz vevőelválasztást és váratlan port jelent. A túl szűk vagy rosszul illeszkedő hézagok hőt, kötést és gyakori leállásokat okozhatnak. Igazítsa a légzsilipet a részecskemérethez, a hőmérséklethez, a koptatóképességhez és a szükséges tömítési szinthez.

Tervezési ellenőrzőlista vásárlás előtt

Ezzel az ellenőrző listával összehasonlíthatja az ajánlatokat, és csökkentheti a telepítés utáni kellemetlen meglepetéseket. A cél nem a tökéletesség, hanem a kockázatkezelés.

• Anyagprofilbeleértve a térfogatsűrűséget, a részecskeméret-tartományt, a nedvességérzékenységet, a ragadósságot, a koptatóképességet és a hőmérsékletet
• Kapacitáscélokbeleértve az átlagos sebességet, a csúcssebességet és a csúcsok előfordulásának gyakoriságát
• Távolság és útvonalbeleértve a teljes egyenértékű hosszt, a hajlítások számát, a függőleges emeléseket és a rendelkezésre álló támaszpontokat
• Felszedési és ürítési pontokbeleértve, hogy hány forrásra és célállomásra van szüksége most és két éven belül
• Tisztasági szabványbeleértve, hogy mennyi por megengedett a vevő körül, és hogyan néz ki ma a takarítás
• Áramellátás és közművekbeleértve a rendelkezésre álló elektromos kapacitást és azt, hogy a sűrített levegő stabil és száraz-e
• Kopáskezelésbeleértve a hajlítási stílust, a cserélhető kopórészeket és a hozzáférést az ellenőrzéshez
• Karbantartási hozzáférésbeleértve a szűrőcsere teret, a légzsilip szolgáltatási távolságát és a biztonságos szigetelési pontokat
• Üzembe helyezési tervbeleértve a valódi anyaggal végzett teszteket is, nem csak a „tipikus” mintákkal

Ha egy javaslat elkerüli ezeket a témákat, vagy homályosan válaszol rájuk, az nem „szép, ha megvan” a hiányosság. Innen jön a leállás később.

Energia és működési költség emelők

Az üzemeltetési költség nem csak a motor méretétől függ. Arról van szó, hogy a rendszer képes-e az adott körülményeknek megfelelő legalacsonyabb stabil sebességgel és nyomással mozgatni az anyagot.

• Csőátmérő kiválasztásadrámaian befolyásolja a sebességet és a nyomásesést
• Útválasztási fegyelemmint például a kevesebb éles kanyar, csökkenti a turbulenciát és a kopást
• Légáramlás szabályozássegít elkerülni az anyag túlfújását, csak a biztonság kedvéért
• Szűrő méretezésemegakadályozza a magas nyomáskülönbséget, amely a levegőforrást erősebb munkára kényszeríti
• Szivárgáskezelésa légzsilipeknél és csatlakozásoknál csökkenti az elpazarolt levegőt és az instabil áramlást

Gyakori rejtett költség a túlzott légsebesség melletti működés, mivel a rendszer alulműszerezett. A jobb nyomás- és szűrőfigyeléssel a kezelők a folyamatban bízhatnak, nem az ösztöneikben, és Ön stabil, hatékony ablakban tarthatja a vonalat.

Porkezelési és biztonsági szempontok

A por nem csak tisztasági probléma. A finom részecskék könnyen levegőbe kerülhetnek, bevándorolhatnak a csapágyakba és az elektromos szekrényekbe, és kényelmetlen munkakörnyezetet teremthetnek. A zárt szállítás csökkenti a nyitott átviteli pontok számát, de a porkezelés továbbra is az intelligens fogadástól és szűréstől függ.

Gyakorlati intézkedések, amelyek látható változást hoznak

• Használjon elegendő szűrőfelülettel rendelkező vevőt, hogy a szűrés stabil maradjon hosszú futás közben is
• Olyan szűrőtisztítási módszert válasszon, amely megfelel a munkaciklusának és a por viselkedésének
• Tervezze meg a por elvezetését, hogy a finomszemcsék ne kerüljenek vissza a munkaterületre az ürítés során
• Tömítse le a csatlakozásokat és tartsa karban a tömítéseket, hogy a rendszer valóban zárt maradjon
• Tartsa elérhetővé az ellenőrző portokat, hogy a „kisebb problémák” ne váljanak hirtelen duguláshoz

Ha az anyaga éghető vagy rendkívül finom, beszélje meg az üzemspecifikus biztonsági követelményeket a projekt elején. A jó tervezés proaktív: a valós változékonyságot feltételezi, és védőrétegeket épít be ahelyett, hogy a tökéletes kezelői viselkedésre hagyatkozna.

Üzembe helyezési és karbantartási terv

A Pneumatikus szállítórendszernem kell hősiességet követelni. Ennek legegyszerűbb módja, ha az üzembe helyezést a tervezés részeként kezeljük, nem pedig utólagos gondolatként.

• Kiindulási teszta tényleges anyaggal a várható hőmérséklet- és nedvességtartományban
• Sebesség ellenőrzésehogy megerősítse, hogy túllépi a beállított határértékeket, anélkül, hogy túlzott gyorsítást végezne
• Szűrőbetöltési megfigyelésa tisztítási ciklus ellenőrzése érdekében a nyomáskülönbség stabil marad
• Kopásvizsgálati tervkanyarokhoz és erős hatású zónákhoz meghatározott futási időközönként
• Pótalkatrészek stratégiaa légzsiliptömítésekre, a szűrőelemekre és a kopórészekre összpontosítva

A legtöbb „titokzatos probléma” a nyomás, a szűrőnyomás-különbség és a motorterhelés mintáiként jelenik meg. A hangszerelésnek nem kell divatosnak lennie, hanem intelligensen kell elhelyezni és ténylegesen használni.

Valós használati esetek

Az alábbiakban bemutatjuk azokat a gyakori forgatókönyveket, amelyekben a növények pneumatikus szállítást választanak, és általában mire optimalizálnak.

• Por átvitel keverőkbea pormentes felszedést és az egyenletes adagolást helyezi előtérbe a tétel minőségének védelme érdekében
• Pelletszállítás silókbaa finom kezelést és a kopásálló íveket helyezi előtérbe a finomság csökkentése érdekében
• Zsáklerakó állomásokelőnyben részesítse a helyi porelszívást és a tiszta fogadást a kezelők védelme érdekében
• Több hangszedő egy folyamatsorbaelőnyben részesíti a stabil kapcsolási logikát és a kiegyensúlyozott szívást

A közös szál a változékonyság szabályozása. Anyagi változások. A környezet páratartalma megváltozik. Változnak az üzemeltetők. A rendszernek továbbra is stabil áramlást kell biztosítania anélkül, hogy állandó kézi beavatkozást igényelne.

GYIK

Q1. Milyen információkat kell elkészítenem az ajánlatkérés előtt

Adja meg az anyag nevét, a térfogatsűrűség tartományát, a részecskeméret-tartományt, a nedvességérzékenységet, a hőmérsékletet, a kívánt kapacitást, a távolságokat, a hajlítások számát, valamint a felvételi és kiürítési pontokat. Ha fényképei vannak az aktuális átviteli pontokról és a környező porhelyzetről, az segít a mérnököknek a valóságnak megfelelő tervezésben, nem pedig feltételezésekben.

Q2. Egy pneumatikus rendszer károsítja-e a törékeny pelleteket vagy granulátumokat

Lehetséges, ha a sebesség túl nagy, vagy a kanyarokat rosszul választották ki. Ezért számít a fázisválasztás, az útválasztás és a hajlítási tervezés. Amikor a termék integritása kritikus, az alacsonyabb sebességű stratégiák és a kopás által kezelt útválasztás jelentősen csökkentheti a kopást.

Q3. Miért csatlakoznak egyes rendszerek még akkor is, ha a motor erős?

A dugulást gyakran az instabil betáplálás, a túl sok éles kanyar, a helytelen levegő-szilárdanyag arány, a nedvesség által kiváltott tapadás vagy a szűrő szűkülése okozza, amely működés közben megváltoztatja a légáramlást. A nagyobb teljesítmény nem hoz létre automatikusan stabil szállítást.

Q4. Hogyan csökkenthetem a port a vevő körül

Összpontosítson a vevő szűrési területére, a megfelelő szűrőtisztításra, a tömített csatlakozásokra és a befogott finomszemcsék ellenőrzött kiürítési módszerére. A porral kapcsolatos problémák általában az alulméretezett szűrésből vagy a rossz tömítésből erednek, nem pedig magából a „pneumatikus szállításból”.

Q5. Egy rendszer képes több anyagot kezelni

Néha, de ez attól függ, mennyire különböznek ezek az anyagok sűrűségben, részecskeméretben és áramlási viselkedésben. Ha több anyagot kell kezelnie, kérjen olyan kialakítást, amely stabil működési ablakokat határoz meg, és praktikus váltási és tisztítási lépéseket tartalmaz.

Következtetések és a következő lépések

A Pneumatikus szállítórendszernem egy méretben történő vásárlás, hanem folyamatbeli döntés. Ha a fázis, a levegőforrás, az adagolási mód, az útvonal és a szűrés illeszkedik az anyaghoz és az elrendezéshez, tisztább padlót, kevesebb megszakítást és kiszámíthatóbb termelést kap. Ha nem, akkor por, dugók és mindenki kerüli a rendszert.
