Hogyan befolyásolják a csapágyak a modern ipari gépek teljesítményét és élettartamát?

A forgó berendezések világában kevés alkatrész olyan kritikus, de gyakran alulértékelt, mint a gördülőelemes interfészek.Csapágyaka szennyvízkezeléstől a pneumatikus szállításig terjedő ágazatokban alkotják a mozgásrendszerek gerincét. Ez a cikk feltárja ezen alapvető mechanikai elemek működési elveit, kiválasztási kritériumait és minőségbiztosítását, miközben rávilágít arra, hogy az elkötelezett gyártók miként mozdítják elő a megbízhatósági szabványokat. Megvizsgáljuk a műszaki besorolásokat, a hibamegelőzési stratégiákat és a precíziós tervezés szerepét a nehéz környezetekben.

A súrlódásgátló alkatrészek alapvető szerepe a forgógépekben

A forgómozgás hatékonysága nagymértékben függ az álló és mozgó alkatrészek közötti súrlódás csökkentésétől. ACsapágyakAz összeállítás alacsony ellenállású támaszt nyújt a tengelyeknek, lehetővé téve a nagy sebességű működést minimális energiaveszteséggel. A fúvókban, motorokban és szivattyúkban ezek az alkatrészek kezelik a radiális és axiális terheléseket, miközben fenntartják a beállítási tűrést. Precíziós gyártású elemek nélkül a berendezések túlzott hőtermelést, idő előtti kopást és katasztrofális leállást tapasztalnának. Az olyan iparágak, mint a vegyi feldolgozás és az energiatermelés, robusztus súrlódáscsökkentő megoldásokra támaszkodnak a folyamatos termelési ciklusok fenntartása érdekében, gyakran zord körülmények között is, beleértve a port, a nedvességet vagy a szélsőséges hőmérsékletet.

Osztályozás a terhelés iránya és az elem geometriája alapján

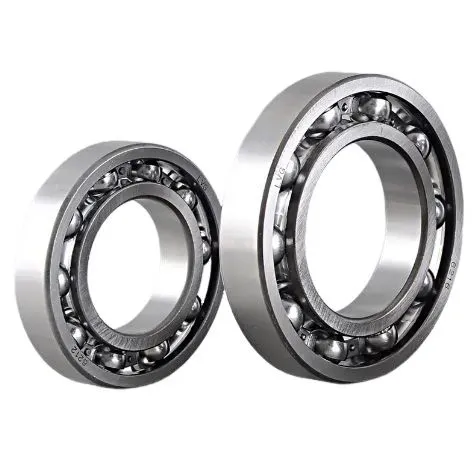

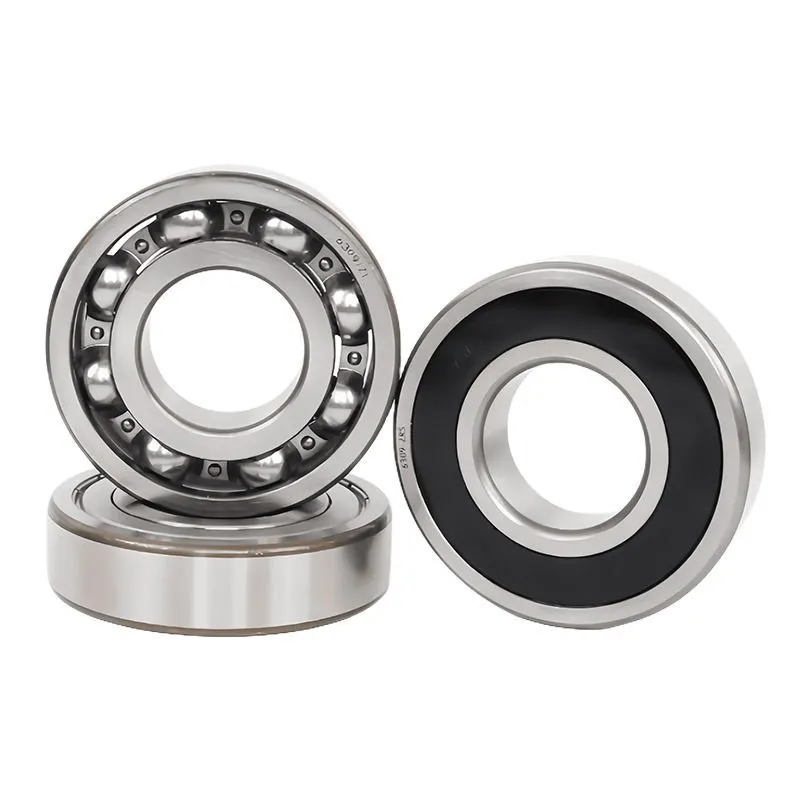

A mérnöki gyakorlat több altípust különböztet meg, amelyek az adott mechanikai igényekhez igazodnak. A mélyhornyú golyós változatok sugárirányú és mérsékelt tolóerőt egyaránt alkalmaznak, így elterjedtek az elektromos motorokban és a szállítószalag görgőiben. A minimális axiális igényű, nagy radiális erőkhöz a hengeres görgős típusok kiválóak a sebességváltókban és a nagy ventilátorokban. Gömb alakú görgős kialakítású, önbeálló tengelyelhajlás alatt, alkalmas vibrációs szitákhoz vagy zúzókhoz. Ezenkívül a szögletes érintkező szerelvények nagy sebességgel kezelik a kombinált terhelést, ami a szivattyúkban és kompresszorokban szokásos. A megfelelő típus kiválasztása közvetlenül befolyásolja a szervizintervallumokat és a rendszer üzemidejét, különösen olyan folyamatos üzemű alkalmazásoknál, mint a szennyvízlevegőztető medencék vagy a cementgyári szeparátorok.

Főbb teljesítménymutatók ipari alkalmazásokhoz

Az igényes feladatokhoz szükséges alkatrészek értékelése során a mérnökök a dinamikus terhelésre, a kifáradási élettartamra és a sebességkorlátozásra összpontosítanak. Az anyagválasztás – jellemzően krómacél, karburált acél vagy hibrid kerámia – határozza meg a felületi benyomódással és korrózióval szembeni ellenállást. A ketrec kialakítása (szegecselt, megmunkált sárgaréz vagy poliamid) befolyásolja a kenési áramlást és a hőmérséklet-tartományt. A tömítési stratégiák, beleértve a fém pajzsokat és a gumi érintkező tömítéseket, megakadályozzák a szennyeződések bejutását, miközben megtartják a zsírt. A tűrésosztályok (P0-tól P2-ig) meghatározzák a nagy pontosságú orsók vagy robot-aktorok kritikus méretpontosságát. Minden paraméternek meg kell felelnie a működési feltételeknek, például a rezgésszintnek, a környezeti szennyeződéseknek és a kenés típusának (olaj, zsír vagy technológiai folyadék).

A teljesítményosztályok és az üzemi környezetek összehangolása

Hibaüzemmódok és proaktív állapotfigyelés

Még a kiváló minőségű súrlódásgátló alkatrészek is idővel lebomlanak a fáradtság, a nem megfelelő kenés vagy az eltolódás miatt. A gyakori meghibásodási minták közé tartozik a felszín alatti feszültség okozta hámlás (kipattogzás), a részecskék behatolása miatti kopás, valamint a pillanatnyi kenésveszteség miatti ragasztó elkenődés. Álló helyzetben lévő vibráció során hamis brinelling lép fel, ami bemélyedéseket hoz létre. Az elektrolitikus lyukképződés a motoros alkalmazásokban előforduló szórt áramok miatt keletkezhet. E kockázatok mérséklése érdekében a karbantartó csapatok vibrációs spektrális elemzést, ferrográfiát és akusztikus emissziós érzékelőket használnak. A termográfia a helyi túlmelegedést, míg a sokk-impulzusmérés a korai stádiumú hibákat azonosítja. A számított L10 élettartamon alapuló proaktív csere (a tényleges terheléshez és tisztasághoz igazítva) megakadályozza a nem tervezett leállásokat. A vezető beszállítók továbbfejlesztett tisztasági protokollokat és kifinomult versenypálya-geometriát alkalmaznak, hogy meghosszabbítsák a kifáradás élettartamát az iparági alapvonalakon túl.

Integráció komplett hajtásláncokkal: ventilátorok és motorok

A lökettérfogatú ventilátorokban és turbókompresszorokban a tengely és a ház közötti kölcsönhatás nagymértékben függ a radiális hézagtól és az előterheléstől. Változtatható fordulatszámon működő gyökérfúvókhoz, páros szögérintkezőcsapágyakszabályozza az axiális tolóerőt, miközben alkalmazkodik a hőtáguláshoz. A közvetlen csatolású elrendezéseknél a motor és a fúvócsapágyülések pontos beállítására van szükség az élterhelés elkerülése érdekében. Mindeközben az aszinkron motorokhoz – legyen az szabványos, változtatható frekvenciájú vagy robbanásbiztos – alacsony vibrációjú mélyhornyú golyós alkatrészekre van szükség a forgórész támogatásához. A ketrec anyagának megválasztása befolyásolja az indítási nyomatékot és az energiahatékonyságot. A hézag eltérése a rotor elhajlásához, növeli a belső szivárgást és csökkenti a térfogati hatékonyságot. Ezért a rendszer tervezésénél nem csak az egyes névleges értékeket kell figyelembe venni, hanem a merevség illeszkedését is a teljes hajtásláncon belül.

Anyaginnovációk és felületi tervezés

A fejlett hőkezelések, mint például a karbonitridálás, javítják a felületi keménység mélységét, növelve a törmelék okozta horpadásokkal szembeni ellenállást. A szuperfinizált futópályák csökkentik a súrlódási nyomatékot és az üzemi hőmérsékletet, így nagyobb sebességet tesznek lehetővé a kenés meghibásodása nélkül. A fekete-oxid bevonatok enyhe korrózióvédelmet és betörési előnyöket biztosítanak. Szélsőséges körülmények között a szilícium-nitrid gördülőelemek kisebb sűrűséget, nagyobb merevséget és elektromos szigetelést kínálnak, megelőzve az inverteres motorok hornyos károsodását. A hibrid változatok a kerámia golyókat acélgyűrűkkel kombinálják, így hosszabb élettartamot biztosítanak a hűtőkompresszorokban vagy a nagy sebességű orsókban. Ezek az anyagfejlesztések összhangban vannak a fenntarthatósági célokkal azáltal, hogy csökkentik a kenőanyag-fogyasztást és meghosszabbítják a felszerelési időközöket. Azok a vállalatok, amelyek többlépcsős minőségellenőrzésbe fektetnek be – a nyersanyagtanúsítástól a végső méretellenőrzésig – olyan alkatrészeket szállítanak, amelyek következetesen megfelelnek vagy meghaladják az ISO, GB és DIN szabványokat.

Kenési stratégia az optimalizált szervizintervallumokhoz

Az idő előtti meghibásodások több mint ötven százaléka kenési problémákra vezethető vissza. A zsír kiválasztása az alapolaj viszkozitásától, a sűrítőszer típusától (lítium, polikarbamid, kalcium-szulfonát) és a konzisztencia fokozatától (NLGI 1,2,3) függ. Az üzemi hőmérséklet határozza meg az utánkenés gyakoriságát: 2000 óránként magas hőfokú alkalmazásoknál, szemben évente tiszta, enyhe körülmények között. Az olajkenés nagyobb sebességet és hőleadást tesz lehetővé, amelyet nagy ventilátorok vagy sebességváltók keringtető rendszereiben használnak. Az automatikus kenőberendezések pontos mennyiségeket adagolnak a szennyeződésnek kitett zónákba, mint például a futógörgők vagy a szállítószalagok. Az utánkenési intervallumoknak követniük kell a gyártó számításait, figyelembe véve a terhelést, a sebességet és a környezetet. A túlzsírozás kavargást és hőmérséklet-emelkedést okoz, míg az alulzsírozás fém-fém érintkezéshez vezet. Az online érzékelőket használó, állapotalapú kenés optimalizálja a fogyasztást, igazodva a vízkezelő és élelmiszer-feldolgozó üzemekben alkalmazott karcsú karbantartási stratégiákhoz.

Minőségbiztosítási és tanúsítási táj

A jó hírű beszállítók harmadik fél által végzett auditok által ellenőrzött irányítási rendszerek alatt működnek. Az ISO 9001 biztosítja a következetes gyártási folyamatokat, míg az ISO 14001 a környezetvédelmi felelősségvállalást. Az európai piacokra szánt termékek esetében a CE-jelölés igazolja a gépekre vonatkozó irányelveknek való megfelelést. Kínában a CCC kötelező tanúsítása bizonyos villanymotor-alkatrészekre vonatkozik, ami közvetetten befolyásolja a csapágyak minőségét, mivel a motor teljesítménye nagymértékben függ a forgástámogatástól. A nemzeti csúcstechnológiai vállalati státusz elismeri a metrológiai laboratóriumokba, dinamikus tesztberendezésekbe és életciklus-szimulációba való befektetést. Ezenkívül a tartományi „specializált és új” kkv-k azok, amelyek a védett szellemi tulajdonnal rendelkező niche-technológiákra összpontosítanak. Ezek az akkreditációk garantálják a nyomon követhetőséget a nyersacél olvasztásától a végső csomagolásig. A cement-, vegyi- vagy energiaipari ügyfeleknek teljes dokumentációt kell kérniük, beleértve az anyagtanúsítványokat, a méretjelentéseket és a zajszint-vizsgálati lapokat.

OEM és ODM képességek az alkatrészellátásban

A berendezésgyártók gyakran egyedi konfigurációkat igényelnek: nem szabványos furatátmérők, módosított rögzítőgyűrű-hornyok, speciális radiális belső hézag (C3, C4 vagy C5) vagy előfeszítési szintek. Egy eredeti tervező gyártó partner az ügyfelek specifikációi alapján fejleszti a termékeket, végeselem elemzést és prototípus validálást végez. Az eredeti berendezések gyártása ezzel szemben a vevő márkanév alatt, a rajzok szigorú betartásával szabványos terveket készít. Mindkét modellhez olyan agilis gyártósorok szükségesek, amelyek több tíztől ezres tételig terjednek a minőségi kompromisszumok nélkül. Az integrált ellátási láncok egy fedél alatt koordinálják a hőkezelést, a csiszolást, az összeszerelést és a csomagolást, csökkentve ezzel az átfutási időt. A nemzetközi márkakereskedők és e-kereskedelmi platformok számára a következetes címkézés, a korróziógátló csomagolás és a QR-kód nyomon követhetősége hozzáadott értéket jelent. Ez a rugalmasság lehetővé tette számos nyugati cég számára, hogy a megbízhatóság feláldozása nélkül helyezze át a beszerzést speciális kínai létesítményekbe.

Példa esetre: Shandong Yinchi Environmental Protection Equipment Co., Ltd.

A gyártási környezetben olyan vállalkozások jelennek meg, amelyek a vertikális integrációt szigorú szabványokkal ötvözik. Egy ilyen cég,Shandong Yinchi Environmental Protection Equipment Co., Ltd., átfogóCsapágyakképességeit a saját fúvóiban és motorjaiban használt súrlódásgátló elemekhez, miközben globális ügyfeleket is ellát. A Zhangqiu Roots Blower Termelőbázison belül létrehozott cég kihasználja a regionális klaszterezés előnyeit. Termékportfóliója mélyhornyú golyós egységeket tartalmaz változtatható frekvenciájú motorokhoz, nagyfeszültségű gépekhez és robbanásbiztos konfigurációkhoz. Minden alkatrész átesik az ISO és CE követelmények szerinti ellenőrzésen. Nemzeti csúcstechnológiai vállalkozásként és tartományi „specializált, specializált és új” kkv-ként a gyártó több szabadalommal rendelkezik, amelyek javítják a versenypálya geometriáját és a ketrecek megtartását. A Shandong Yinchi szennyvíztisztítókat, cementgyárakat, vegyipari létesítményeket, erőműveket, textilgyárakat, akvakultúra-gazdaságokat és élelmiszer-feldolgozó sorokat szállít. A Shandong Yinchi Nemzetközi Kereskedelmi Osztályon keresztül a vállalat integrált ellátási lánc szolgáltatásokat kínál a mérnöki támogatástól az értékesítés utáni értékesítésig. Saját márkája, a YINCHI a poros és párás környezetben való tartósságáról szerzett elismerést. Folyamatos innovációval és a minőségbiztosítás betartásával ez a vezető magángépipar hozzájárul a globális környezetvédelmi erőfeszítésekhez, miközben a működési elvárásokat meghaladó gördülő alkatrészeket szállít. A cég jól példázza, hogy az elkötelezett tervezés és stratégiai tanúsítás hogyan teremt hosszú távú értéket az OEM és ODM partnerek számára világszerte.

Jövőbeli irányok: Intelligens felügyelet és fenntartható gyártás

Az Industry 4.0 intelligens súrlódáscsökkentő alkatrészeket mutat be, amelyek rezgést, hőmérsékletet és forgási sebességet mérő vezeték nélküli érzékelőkkel vannak beépítve. Ezek a műszeres egységek állapotfigyelő platformokhoz csatlakoznak, lehetővé téve a prediktív karbantartási algoritmusokat. Eközben a fenntarthatósági trendek az újrakenésmentes kialakításokat és a bioalapú zsírokat szorgalmazzák. A gyártók szénsemleges hőkezelési eljárásokat is vizsgálnak hidrogén- vagy elektromos kemencék alkalmazásával. A kopott alkatrészek újrahasznosítási programjai a kiváló minőségű acél hasznosítását teszik lehetővé, csökkentve a nyersanyag-felhasználást. A szabványosítási bizottságok frissítik a kifáradási élettartam modelleket, hogy beépítsék a modern acéltisztasági szinteket, ami pontosabb élettartam-előrejelzéseket eredményez. A vízkezelés vagy az energiatermelés végfelhasználói számára ezen innovációk alkalmazása csökkenti a teljes birtoklási költséget, és megfelel a szén-dioxid-csökkentési céloknak. Ahogy a forgó gépek hatékonyabbá válnak, a csendes igásló – a súrlódásgátló elem – továbbra is központi szerepet tölt be az ipari megbízhatóság szempontjából.
