A végleges mérnöki útmutató a fúvókák közvetlen csatlakoztatásához

1. Közvetlen csatolású fúvókák: alapkoncepció

2. A közvetlen csatolású forgó pozitív elmozdulás mechanikája

3. Teljesítményelőnyök a szíjhajtású rendszerekkel szemben

4. Telepítés és igazítás: Pontosság a hosszú élettartam érdekében

5. Közvetlen meghajtású egységek karbantartási protokolljai

6. Kritikus ipari alkalmazások

7. Főbb műszaki adatok és kiválasztási útmutató

8. Gyakran Ismételt Kérdések (GYIK)

1. Közvetlen csatolású fúvókák: alapkoncepció

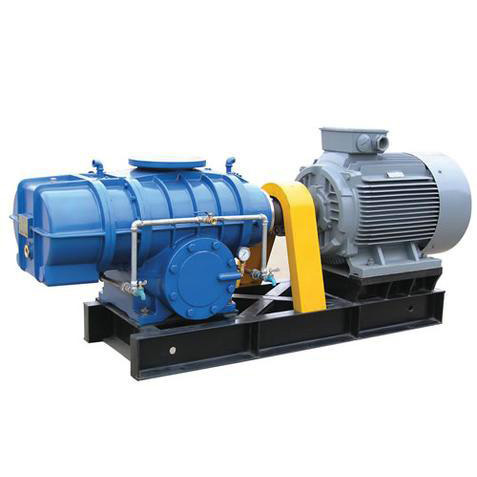

A szennyvízkezeléstől a pneumatikus szállításig számtalan ipari folyamat középpontjában a robusztus technológia áll.Közvetlen csatolású gyökérfúvók. A szíjhajtású alternatívákkal ellentétben ezek az egységek közvetlen mechanikus kapcsolatot biztosítanak a motor és a ventilátor tengelye között egy tengelykapcsolón keresztül. Ez a látszólag egyszerű megkülönböztetés jelentős előnyökkel jár a hatékonyság, a tartósság és a működési stabilitás terén. A szíj kiiktatásával a rendszer megszünteti a kopás és az energiaveszteség közös pontját, így a Direct Coupling Roots Blowers előnyben részesített választás a folyamatos üzemű alkalmazásokhoz, ahol a megbízhatóság a legfontosabb.

Ez a közvetlen konfiguráció biztosítja, hogy a motor forgási sebessége pontosan átvitelre kerüljön a járókerekekre, így stabil, pulzációmentes légáramlást biztosítanak, amely kritikus fontosságú olyan folyamatokhoz, mint a levegőztetés a biológiai kezelésben vagy az anyagszállítás a cementgyárakban. A tervezési filozófia a minimális mechanikai veszteségre és a maximális üzemidőre összpontosít, ezért az igényes működési profilokkal rendelkező iparágak egyre inkább ezt a meghajtási módot alkalmazzák a hagyományos szíjrendszerekkel szemben.

2. A közvetlen csatolású forgó pozitív elmozdulás mechanikája

Közvetlen csatolású gyökérfúvóka pozitív elmozdulás elvén működnek, két vagy háromkaréjos forgórészek felhasználásával, amelyek ellentétes irányba forognak egy pontosan megmunkált házon belül. A közvetlen tengelykapcsoló biztosítja, hogy ezek a rotorok pontos szinkronizálást tartsanak fenn, amelyet vezérmű fogaskerekek hajtanak, amelyek megakadályozzák a fém-fém érintkezést. Ahogy a lebenyek forognak, rögzített mennyiségű levegőt csapdába ejtenek a bemeneti nyíláson, és a kilépő oldalra szállítják, ahol a rendszer nyomása ellenében távoznak.

A legfontosabb mechanikai előny magában a tengelykapcsolóban rejlik. Rugalmas tengelykapcsoló, gyakran kúpos zárolású, összeköti a motor tengelyét a ventilátor tengelyével, kiküszöbölve a kisebb eltéréseket, miközben hatékonyan továbbítja a nyomatékot. Ez a közvetlen hajtás kiküszöböli a szíjrendszerekben rejlő csúszást, biztosítva, hogy a fúvó pontosan a tervezett fordulatszámon működjön, ami közvetlenül korrelál a garantált térfogatárammal. Ez a jellemző elengedhetetlen az olyan folyamatokhoz, amelyek állandó, mért levegőellátást igényelnek, például vegyszeradagoló vagy fluidágyas reaktorokban.

3. Teljesítményelőnyök a szíjhajtású rendszerekkel szemben

A közvetlen csatolású gyökérfúvóknak a szíjhajtású társaikkal szembeni értékelése során több teljesítménybeli különbség is felmerül. Először is, a közvetlen csatolás kiküszöböli a szíjfeszülést és kopást, ami nemcsak csökkenti a karbantartási gyakoriságot, hanem megakadályozza a hatékonyság fokozatos elvesztését is, mivel a szíjak idővel megnyúlnak. Másodszor, a szíj- és szíjtárcsa-szerelvény hiánya csökkenti az egység teljes lábnyomát és súlyát, leegyszerűsítve a telepítést és a kompakt üzemi elrendezésekbe való integrálást.

Ezenkívül a közvetlen meghajtású rendszerek alacsonyabb rezgésszintet mutatnak, és csendesebben működnek, hozzájárulva a biztonságosabb és kényelmesebb munkakörnyezethez. A csökkentett mechanikai bonyolultság azt jelenti, hogy kevesebb alkatrész van kitéve a meghibásodásnak, ami növeli a rendszer általános megbízhatóságát. Azokban az alkalmazásokban, ahol szűkös a hely, vagy ahol folyamatos, nagy terhelésű működésre van szükség, a közvetlen csatolás döntő előnyt jelent mind a teljesítménystabilitás, mind az életciklus-költség szempontjából.

4. Telepítés és igazítás: Pontosság a hosszú élettartam érdekében

A sikeres telepítéseKözvetlen csatolású gyökérfúvókaz aprólékos beépítésen, különösen a tengelybeállításon múlik. Még kisebb eltérések is túlzott vibrációt, idő előtti csapágykopást és a tengelykapcsoló kifáradását okozhatják. A legjobb iparági gyakorlatok azt diktálják, hogy a tengelykapcsoló feleket ütköző illesztéssel kell felszerelni, ami gyakran szabályozott fűtést igényel, hogy biztosítsák a tengelyekhez való biztonságos csatlakozást.

A megfelelő beállítás magában foglalja az eltolás és a szögeltérések ellenőrzését is. Az optimális élettartam érdekében a tengelykapcsoló agyakon a teljes kijelző (TIR) ​​értéke nem haladhatja meg a 0,005 hüvelyket (0,13 mm), és a tengelykapcsoló felületek párhuzamos eltérése 0,001 hüvelyk (0,03 mm) lehet. Ezenkívül kritikus fontosságú a megfelelő tengelyirányú hézag kialakítása a tengelykapcsoló felek között, hogy alkalmazkodni lehessen a tengelyek működés közbeni hőtágulásához, megelőzve a tolóerő terhelést, amely károsíthatja a fúvó belső alkatrészeit. Kúpos zár típusú tengelykapcsoló használata javasolt a pozitív nyomatékátvitel és a könnyű eltávolítás érdekében.

5. Közvetlen meghajtású egységek karbantartási protokolljai

Bár a közvetlen csatolású gyökérfúvók ritkábban igényelnek beavatkozást, mint a szíjhajtású egységek, elengedhetetlen a strukturált karbantartási ütemterv. Az elsődleges fókuszterületek közé tartozik a sebességváltó és a csapágyak kenése, a tengelykapcsoló ellenőrzése és a beállítás ellenőrzése. A rendszeres olajcsere a gyártó által javasolt kenőanyag használatával megakadályozza a hajtómű kopását és biztosítja a zavartalan működést.

A tengelykapcsoló rendszeres ellenőrzése során szemrevételezéssel kell ellenőrizni a kopást vagy repedéseket, és meg kell ismételni a rögzítőelemek meghatározott értékekre történő meghúzását. A rezgésfigyelés prediktív karbantartási eszközként szolgálhat az egyensúlyhiány vagy eltolódás korai jeleinek észlelésére. Ezenkívül a beszívott levegő szűrőjének tisztasága és akadálymentessége megvédi a rotorokat a részecskék károsodásától, fenntartva a tiszta, olajmentes levegőkibocsátást, ami ezeknek a ventilátoroknak a jellemzője.

• Napi:Ellenőrizze az olajszintet, figyelje a szokatlan zajokat, figyelje a nyomónyomást és a hőmérsékletet.
• Havi:Ellenőrizze a tengelykapcsoló kopását, ellenőrizze az igazítást, tisztítsa meg a levegőszűrőt.
• Negyedévenként:Cserélje ki a hajtóműolajat, ellenőrizze a csapágyakat, ellenőrizze az összes rögzítő nyomatékát.
• Évente:Átfogó nagyjavítás, beleértve a rotor hézagmérését és a tömítés cseréjét.

6. Kritikus ipari alkalmazások

A Direct Coupling Roots Blowers robusztus kialakítása és megbízható teljesítménye nélkülözhetetlenné teszi őket számos szektorban. A szennyvíztisztításban nélkülözhetetlen levegőztetést biztosítanak az aerob emésztéshez, biztosítva a szerves anyagok biológiai lebontását. Az akvakultúra-iparban fenntartják a kritikus oldott oxigén szintet a tavakban és tartályokban, ami közvetlenül befolyásolja az állomány egészségét és hozamát.

Ömlesztett anyagmozgatáshoz ezeket a fúvókat pneumatikus szállítórendszerekben használják cement, szemek, műanyagok és egyéb porok csővezetékeken történő szállítására. A stabil, nagynyomású légáramlás egyenletes és hatékony anyagátvitelt biztosít nagy távolságokon. További kulcsfontosságú alkalmazások közé tartozik a kemencék égési levegőellátása, a petrolkémiai üzemekben a gázfeltöltés és a vákuumcsomagolási műveletek, amelyek bemutatják e technológia sokoldalúságát az ipari spektrumban.

Főbb alkalmazási szektorok:Szennyvíz levegőztetés · Akvakultúra · Pneumatikus szállítás · Cementipar · Erőművek · Vegyi feldolgozás · Biogáz kezelés

7. Főbb műszaki adatok és kiválasztási útmutató

A jobb kiválasztásaKözvetlen csatolású gyökérfúvókegy alkalmazás az áramlási sebesség, a nyomás és a teljesítményigény gondos elemzését igényli. A tipikus egységek 0,6 m³/perc és 120 m³/perc közötti áramlási sebességet kínálnak, 98 kPa-ig terjedő nyomónyomás mellett. A motor teljesítménye a kisebb egységek 1,1 kW-tól a nagyméretű ipari modellek 185 kW felettiig terjedhet.

A ventilátor meghatározásakor vegye figyelembe a szükséges nyomáskülönbséget, a kívánt áramlási sebességet ezen a nyomáson és a környezeti működési feltételeket. A háromkaréjos forgórészes kialakítás a régebbi, kétkaréjos kialakításokhoz képest jobb pulzációs jellemzői és hatékonysága miatt az iparág szabványává vált. A teljesítménygörbék és a műszaki adatlapok tanulmányozása kulcsfontosságú annak biztosításához, hogy a kiválasztott ventilátor az optimális hatékonysági ponton működjön, és megbízható szolgáltatást nyújtson a tervezett alkalmazáshoz.
