Vezetői összefoglaló

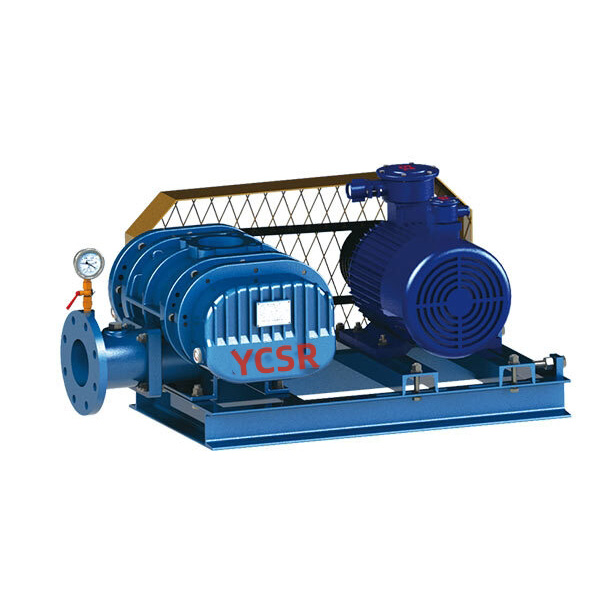

ARoots vákuumszivattyúa modern ipari feldolgozás egyik sarokköve, páratlan hatékonyságot kínálva a pneumatikus szállító- és vákuumcsomagoló rendszerekben. A hagyományos olajtömítésű szivattyúktól eltérően ez a mechanizmus szárazon futási elven működik, két nyolcas számmal rendelkező rotort használva, amelyek szinkronban forognak, és nagy mennyiségű levegőt mozgatnak viszonylag alacsony vákuumszinten. Ez az átfogó elemzés feltárja a robusztus gépek mögött meghúzódó tervezést, kritikus szerepüket az élelmiszer-csomagolástól a cementszállításig terjedő iparágakban, valamint a teljesítményüket meghatározó műszaki specifikációkat. A negatív nyomású környezet fenntartásának létfontosságú elemeként a szivattyúk működési paramétereinek megértése elengedhetetlen a mérnökök és a beszerzési szakemberek számára.
1. A gépészet a mechanizmus mögött
Az ipari levegőztető és evakuációs rendszerek középpontjában egy speciális típusú térfogat-kiszorításos szivattyú áll. Ez a készülék alapvetően más elven működik, mint centrifugális társai. Ahelyett, hogy járókerekeket használna a folyadék sebességének átvitelére, két vagy három karéjos rotort használ, amelyek pontosan ellentétesen forognak egy szűk tűrésű házban. Amikor ezek a rotorok forognak, táguló térfogatokat hoznak létre a szívóoldalon, levegőt vagy gázt szívnak be, majd a nyomóoldalon összenyomják és kinyomják. Ez a mechanizmus eredendően olajmentes, ami azt jelenti, hogy a szivattyúkamra nem igényel kenést, így ideális olyan alkalmazásokhoz, ahol szigorúan el kell kerülni a szennyeződést.
Szinkron forgás:A precíziós fogaskerekek megtartják a rotorok pontos helyzetét, megakadályozva a fém-fém érintkezést, és hosszú élettartamot biztosítanak.
Száraz futási képesség:A belső kenés hiánya a légáramban megakadályozza a termék szennyeződését, ami az élelmiszer- és gyógyszerfeldolgozás kritikus jellemzője.
Nagy volumenű áteresztőképesség:Ezeket az egységeket percenként nagy köbméter levegő mozgatására tervezték, így kiválóan alkalmasak az ömlesztett szállítási feladatokra.
A forgórészek kialakítása – legyen az két- vagy háromkaréjos – jelentősen befolyásolja a zajprofilt és a légáramlás egyenletességét. A háromkaréjos kialakítások általában csendesebb működést és kevesebb lüktetést kínálnak, ami kulcsfontosságú szempont a lakóterületek vagy zajérzékeny környezet közelében található létesítményeknél.
2. Műszaki specifikációk és teljesítménymérők
Amikor értékeli ezeket a rendszereket egy meglévő gyártósorba való integráláshoz, specifikus teljesítménymutatókat kell elemezni. Ezeknek a gépeknek a működési tartományát jellemzően negatív nyomás generálási képességük és térfogatáramuk határozza meg. Például az ipari besorolású egységek -100 Hgmm és -330 Hgmm közötti vákuumfokot tudnak elérni, 6,24 méteres légtérfogat mellett.3/perc 80 m fölé3/perc. Ezek az adatok nem statikusak; ezek nagymértékben függnek a rendszer konfigurációjától, akár szíjhajtású a változó sebességszabályozáshoz, akár közvetlen csatolású a maximális hatékonyság érdekében.
| Konfiguráció típusa |
Áramforrás opciók |
Tipikus vákuum tartomány |
Kulcselőny |
| Szíjhoz csatlakoztatott negatív nyomás |
Elektromos motor / Változó frekvencia |
-100 Hgmm ~ -250 Hgmm |
Állítható sebesség a folyamatvezérléshez |
| Közvetlenül csatlakoztatott negatív nyomás |
Elektromos motor (fix fordulatszám) |
-150 Hgmm ~ -300 Hgmm |
Magasabb mechanikai hatásfok, kevesebb karbantartás |
| Dízel negatív nyomás |
Belső égésű motor |
-100 Hgmm ~ -200 Hgmm |
Mobilitás és működés hálózaton kívüli helyeken |
Kulcsfontosságú annak megértése, hogy a „végső vákuumfok” nem csak magának a szivattyúnak a függvénye, hanem az egész rendszer integritásának is. Az olyan tényezők, mint a csőátmérő, a szűrő tisztasága és a csatlakozások tömítése mind hozzájárulnak a végső elérhető vákuumszinthez. Ezért a rendszeres karbantartás és a rendszerellenőrzés kötelező a csúcsteljesítmény fenntartásához.
3. Ipari alkalmazások és felhasználási esetek
Ennek a technológiának a sokoldalúsága lehetővé teszi, hogy két különálló, de létfontosságú ágazatot szolgáljon ki: a fogyóeszközök feldolgozását és a nehéz építőanyagok kezelését. Az élelmiszeriparban az érintetlen környezet fenntartása nem alku tárgya. Itt a gépet a levegő eltávolítására használják a csomagolásból, ezáltal meghosszabbítva az eltarthatóságot és megőrizve az ízprofilokat. Ezzel szemben a cement- és sóderiparban a hangsúly az ömlesztett szállításra és a környezetvédelemre helyeződik át.
Élelmiszer-csomagoló vonalak:Vákuumos zárt környezet létrehozására szolgál, amely gátolja a baktériumok növekedését és frissen tartja a termékeket az elosztás során.
Cement kamion kirakodás:Ezek a szivattyúk elengedhetetlenek a pneumatikus ürítőrendszerekhez, és előállítják a por hatékony eltávolításához szükséges szívóerőt a tartályhajókból.
Szennyvízkezelés:Levegőztetést biztosít a tisztítótelepeken, hogy megkönnyítse a szerves anyagok aerob baktériumok általi lebontását.
Kifejezetten a cementszállításnál a berendezés kettős szerepet tölt be. Nemcsak az anyagok gyors továbbítását segíti elő, hanem a kirakodás során is fenntartja a negatív nyomást a tartályban. Ez megakadályozza a porszivárgást, biztosítja a környezetvédelmi előírások betartását és védi a dolgozók egészségét. Az a képesség, hogy ezeket az egységeket egyedi teherautó-modellekhez és teljesítményigényekhez szabják, nélkülözhetetlenek a logisztikában.
4. Ipari felhasználásra vonatkozó kiválasztási kritériumok
A megfelelő egység kiválasztása nem csak a lóerő-értékek összeegyeztetését jelenti. A mérnököknek figyelembe kell venniük az alkalmazásuk speciális igényeit, beleértve a szükséges áramlási sebességet, a cél vákuumszintet és a működési környezetet. Például egy csendes működést igénylő létesítmény előnyben részesítheti a háromkaréjos, alacsony zajszintű állandó fordulatszámú modellt, míg a mobilalkalmazásokhoz dízelmotoros változatra lehet szükség.
Kulcsfontosságú szempontok
Anyag kompatibilitás:Győződjön meg arról, hogy a ház és a forgórész anyagai megfelelnek a kezelt közegnek (pl. korrozív gázok vagy tiszta levegő).
Áramforrás elérhetősége:Mérje fel, hogy a telephelyen van-e háromfázisú elektromos áram, vagy szükség van-e dízelmotoros egységre a mobilitáshoz.
Karbantartás hozzáférhetősége:Keressen olyan kialakításokat, amelyek lehetővé teszik a könnyű hozzáférést a csapágyakhoz és a tömítésekhez, hogy minimálisra csökkentsék az állásidőt a szervizelés során.
Ezenkívül jelentős előnyt jelenthet az OEM- és ODM-szolgáltatásokat kínáló gyártóval való együttműködés. A testreszabás lehetővé teszi bizonyos karimák, motorok és vezérlőpanelek integrálását, amelyek zökkenőmentesen illeszkednek a meglévő infrastruktúrába. A beszállítók értékelésekor keresse az öntödei iparban bizonyított múlttal rendelkezőket és azokat, akik saját gyárat üzemeltetnek, hogy biztosítsák a minőségellenőrzést az öntéstől a végső összeszerelésig.
„Ha ma befektetünk a berendezések megfelelő specifikációjába, elkerüljük a holnap költséges gyártási késéseket.”
5.Gyakran Ismételt Kérdések
Mi az elsődleges különbség a Roots ventilátor és a hagyományos vákuumszivattyú között? +
Az alapvető különbség a működési elvben és az eredményben rejlik. A hagyományos vákuumszivattyút, például a forgólapátos szivattyút úgy tervezték, hogy nagyon magas vákuumszintet (alacsony nyomást) érjen el, de viszonylag alacsony áramlási sebesség mellett. Ezzel szemben a Roots típusú egység egy pozitív elmozdulású mechanizmus, amelyet nagy térfogatú légáramlásra terveztek viszonylag alacsony vákuumszint mellett. Kiválóan alkalmas nagy mennyiségű levegő gyors mozgatására, nem pedig mélyvákuum elérésére.
Használható ez a berendezés szívásra és ürítésre is? +
Igen, a kialakítás szimmetrikus és kétirányú. Míg a kérdés a vákuum alkalmazásra (szívásra) összpontosít, ugyanaz a fizikai egység gyakran használható pozitív nyomású alkalmazásokhoz (kisüléshez) az áramlási irány egyszerű megfordításával, feltéve, hogy a rendszer csővezetéke erre van konfigurálva. Ez a sokoldalúság értékes eszközzé teszi a pneumatikus szállítást és evakuálást egyaránt igénylő létesítményekben.
Hogyan mérik a vákuumfokot és mi befolyásolja? +
A vákuum mértékét általában higanymilliméterben (Hgmm) vagy millibarban (mbar) mérik. A rendszer által elérhető végső vákuumot számos tényező befolyásolja: a szivattyú belső szivárgási sebessége, a gázok belső felületeken való adszorpciója, és kritikusan a teljes rendszer tömítéseinek és csővezetékeinek integritása. Még egy kis szivárgás is a tömlőben vagy a csatlakozásban drasztikusan csökkentheti a maximális vákuumszintet.
6. Következtetések és szakértői ajánlások
Összefoglalva aRoots vákuumszivattyútovábbra is nélkülözhetetlen eszköz az olyan iparágakban, ahol nagy mennyiségű, negatív nyomás alatti légmozgásra van szükség. Robusztus felépítése, a különféle áramforrásokhoz – az elektromostól a dízelmotorig – való alkalmazkodóképessége, valamint az élelmiszeripari csomagolósorokba és a nagy teherbírású cementszállítókba való integrálhatósága hangsúlyozza mérnöki sokoldalúságát. Egy egység kiválasztásakor mindig ellenőrizze a levegőmennyiség-igényt a szivattyú névleges teljesítményéhez képest, és győződjön meg arról, hogy a vákuumfok megfelel az adott folyamatszükségletnek.
Azoknak, akik megbízható partnert keresnek környezetvédelmi berendezések és ipari gépek terén,Yinchiglobális szabványokhoz szabott megoldások átfogó választékát kínálja. A minőségi gyártásra és az ügyfél-specifikus testreszabásra összpontosítva biztosítják az ipari folyamatok optimalizálásához szükséges műszaki támogatást.
